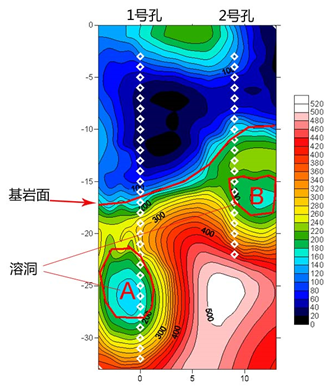

广州市某文化艺术中心溶洞探测试验：该井井透视剖面是在1号和2号两个桩孔之间完成的，两孔间距9.1米，井下白色点表示电极排列。

图中红色不闭合曲线推断为基岩面。从电阻率剖面图中可以看出，在1号桩地表以下21米深度，存在低阻异常，推断为一溶洞A，横向宽度约5米，纵向宽约7米。在2号桩地表以下约15米处有一个低阻异常，推断存在一个溶洞B，横向宽度约4米，纵向宽约3米。

后期施工方对1号桩和2号桩两孔间钻孔资料验证，证实我们推断的基岩面，两个溶洞位置及大小均与钻孔资料吻合，表明了我们的方法可靠的性是很高的。此外，我们探测结果反映了两个溶洞的大小，形态特征，连通情况，与桩孔位置关系等信息。
