采空区勘探案例
2015-08-21 14:39:49
案例介绍

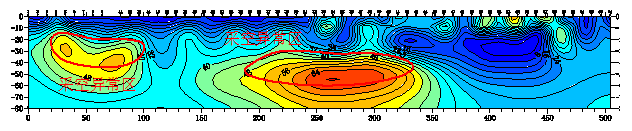

山西某地公路现场调查：该处存在采空区，且局部已经塌陷，垮落带直至地面，该区采空区发育深度小于50m，为了保证公路正常安全运营，需要对该路段采空区进行治理，治理前需大致查明采空区分布范围。采用超高密度电法进行浅层采空区勘探从图中看出，电阻率等值线成层分布，与地层的成层分布特征一致，整剖面中电阻率较低，为正常岩层的电性特征体现，但剖面中个别地段出现高阻团，根据现场记录，距离起始点240-248m有一采空区塌陷坑，后经填实，结合该地区的水文地质条件分析，本区采空区不含水，其电性特征应为高阻。
后经过打钻验证：高阻异常区为不含水采空区，深度和范围与探测结果一致。
