案例介绍
该项目的目的是在通过井井电法勘探来检测该工业废水处理池是否存在泄露问题。通过对废水池进行取样和化学分析发现，该水样相较于普通水的电阻率低很多。

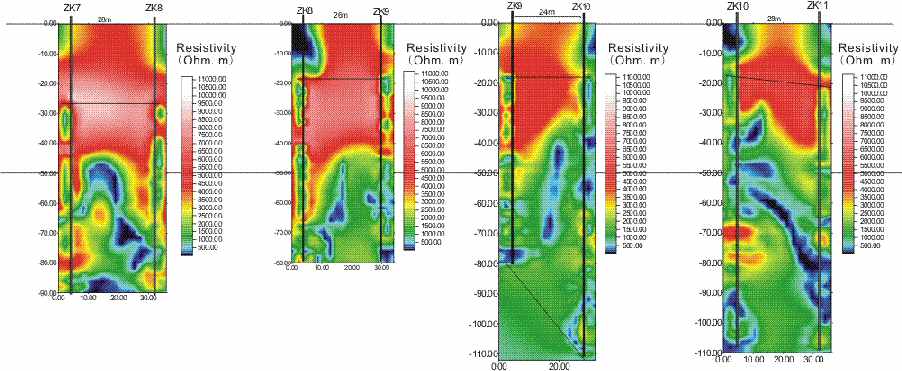

下图中显示，在地下45米以上的区域是具有高电阻率的石灰石岩层。在45米以下的区域大部分为中电阻率区域，并参夹低电阻率区域，分析结果显示原因可能是由于废水泄露或者地层断裂导致的。
在ZK7和ZK8之间进行钻孔测试其中一个低电阻率区域的具体位置。测试结果显示，在纵深52米处发现泄露污水。从下面四个钻孔的电阻率分布图中，不难发现相邻的钻孔间电阻率的分布存在着连续性。所以说这样的井井电法勘探可以得到详细的地质信息。
输油管道泄漏检测
项目的最初目的是检测项目地附近炼油厂的地下水排放路径。本项目旨在于勘测更大量的地下水渗透泄露在玄武岩层中流向。推测含水层是由于地层断裂而形成的，所以地下水会沿着地层断裂的走向流动。

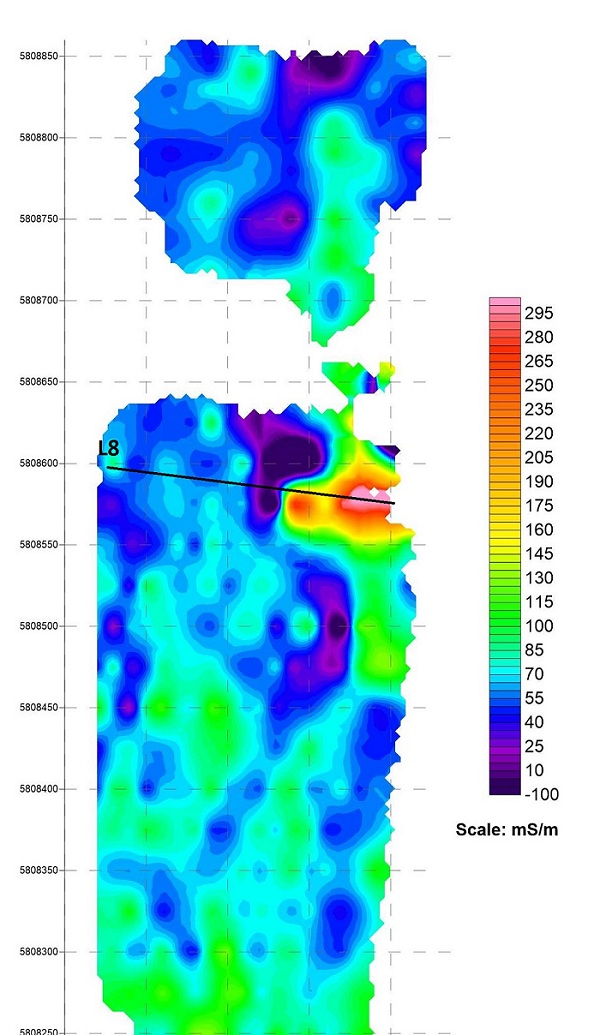

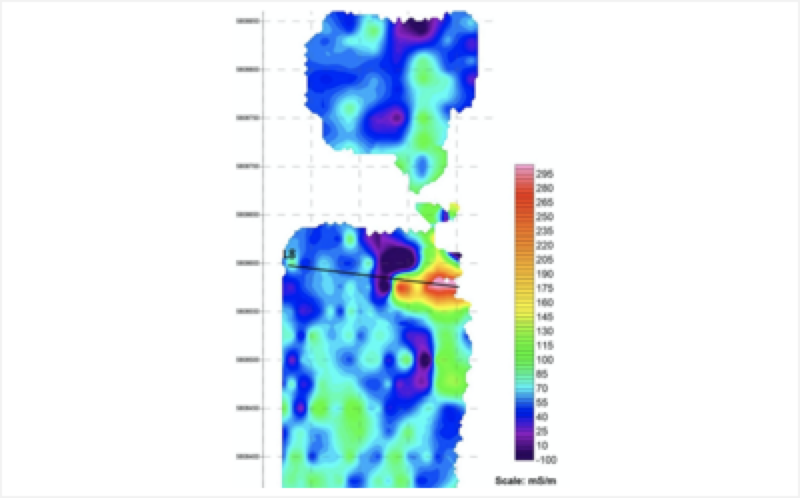

地层断裂的缝隙大小以及走向是左右地下水流的主要原因。由于在断层间的玄武岩层逐渐风化，形成低电阻率的粘土区逐渐扩大，导致断裂层的间隙逐渐增大。如图所示，地下水流向为从西向东（右→左）。

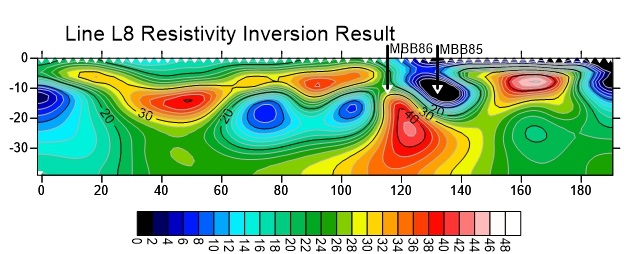

从第八条电缆所得到的电阻率反演图像可以发现在120米至140米，纵深0至10米区域为低电阻率带。与前期勘测结果吻合。
